Cluster Modularity

Hilft dir meine Webseite weiter? Falls du dieses Projekt unterstützen möchtest, kannst du mir gerne einen Kaffee an paypal.me/markusbilz spenden. Danke.️
❤
​
Sie arbeiten für das Unternehmen Letfix, das Videostreaming von Serien und Kinofilmen anbietet. Letfix möchte einen Recommenderdienst basierend auf Modularity Clustering anbieten, indem Filme aus demselben Cluster empfohlen werden. Im Folgenden finden Sie eine Matrix, wie oft ein Film
eie_{i}
 zusammen mit einem anderen Film
eje_{j}
 angesehen wurde (der Einfachkeit halber hier mit kleinen Zahlen):
(0521350121210441240231420)\left(\begin{array}{lllll} 0 & 5 & 2 & 1 & 3 \\ 5 & 0 & 1 & 2 & 1 \\ 2 & 1 & 0 & 4 & 4 \\ 1 & 2 & 4 & 0 & 2 \\ 3 & 1 & 4 & 2 & 0 \end{array}\right)
Gegeben seien die
C1={{e1,e2},{e3,e4,e5}},und C2={{e1,e2,e3},{e4,e5}}C_{1} = \left\{ \left\{ e_{1},e_{2} \right\},\left\{ e_{3},e_{4},e_{5} \right\} \right\}, \mathrm{\text{und }} C_{2} = \left\{ \left\{ e_{1},e_{2},e_{3} \right\},\left\{ e_{4},e_{5} \right\} \right\}
​
F: Berechnen Sie die Modularity der Cluster
Q(C1)Q(C_1)
 und
Q(C2)Q(C_2)
. Keine Punkte ohne Rechenweg!
Clustering 1
​
M1=(0521350121210441240231420)M_1=\left(\begin{array}{ll|lll} 0 & 5 & 2 & 1 & 3 \\ 5 & 0 & 1 & 2 & 1 \\ \hline 2 & 1 & 0 & 4 & 4 \\ 1 & 2 & 4 & 0 & 2 \\ 3 & 1 & 4 & 2 & 0 \end{array}\right)
​
​
e1,1=15,e2,1=15,e2,2=25,a1=25,a2=35e_{1,1} = \frac{1}{5}, e_{2,1} = \frac{1}{5}, e_{2,2} = \frac{2}{5}, a_{1} = \frac{2}{5}, a_{2} = \frac{3}{5}
​
​
e×a=(e1,1e1,2e2,1e2,2)(a1a2)=(15151525)(2535)e \times a = \left(\begin{array}{cc} e_{1,1} & e_{1,2} \\ e_{2,1} & e_{2,2} \end{array}\right)\left(\begin{array}{c} a_{1} \\ a_{2} \end{array}\right) = \left(\begin{array}{cc} \frac{1}{5} & \frac{1}{5} \\ \frac{1}{5} & \frac{2}{5} \end{array}\right)\left(\begin{array}{c} \frac{2}{5} \\ \frac{3}{5} \end{array}\right)
​
​
Q1=(15−252)+(25−352)=225Q_1=\left(\frac{1}{5}-\frac{2}{5}^{2}\right)+\left(\frac{2}{5}-\frac{3}{5}^{2}\right)=\frac{2}{25}
​
Clustering 2
​
M1=(0521350121210441240231420)M_1=\left(\begin{array}{lll|ll} 0 & 5 & 2 & 1 & 3 \\ 5 & 0 & 1 & 2 & 1 \\ 2 & 1 & 0 & 4 & 4 \\\hline 1 & 2 & 4 & 0 & 2 \\ 3 & 1 & 4 & 2 & 0 \end{array}\right)
​
​
e1,1=825,e2,1=310,e2,2=225,a1=3150,a2=1950e_{1,1} = \frac{8}{25}, e_{2,1} = \frac{3}{10}, e_{2,2} = \frac{2}{25}, a_{1} = \frac{31}{50}, a_{2} = \frac{19}{50}
​
​
e×a=(e1,1e1,2e2,1e2,2)(a1a2)=(825310310225)(31501950)e \times a = \left(\begin{array}{cc} e_{1,1} & e_{1,2} \\ e_{2,1} & e_{2,2} \end{array}\right)\left(\begin{array}{c} a_{1} \\ a_{2} \end{array}\right) = \left(\begin{array}{cc} \frac{8}{25} & \frac{3}{10} \\ \frac{3}{10} & \frac{2}{25} \end{array}\right)\left(\begin{array}{c} \frac{31}{50} \\ \frac{19}{50} \end{array}\right)
​
​
Q1=(825−31502)+(225−19502)=−1611250Q_1=\left(\frac{8}{25}-\frac{31}{50}^{2}\right)+\left(\frac{2}{25}-\frac{19}{50}^{2}\right)=-\frac{161}{1250}
​
F: Begründen Sie: Für welche der beiden Cluster C1 oder C2 entscheiden Sie sich?
A:
  • Man sollte sich für das erste Clustering entscheiden.
  • Modularity ist ein Maß für die Qualität eines Clusterings. Größere
    Modularity ist besser. Das zweite Clustering ist ein Hinweis darauf,
    dass die Cluster aus sg. Singelton-Clustern besteht. D. h. Cluster
    aus genau einem Knoten und es bestehen nur Inter-Cluster Kanten.
F: Was müssten Sie tun, um mit Sicherheit die global optimale Clusterung zu ermitteln? Hinweis: Beschreiben Sie nur das dafür notwendige Vorgehen, Sie sollen nicht rechnen!
A:
  • Man müsste für alle möglichen Clusterings die Modularity berechnen. Die Clusterverteilung mit der höchsten Modularity wird dann gewählt.
  • Mögliche algorithmische Ansätze sind Plain Greedy, Randomized Greedy oder Core Groups Graph Clustering Algorithmen.
F: Was müssten Sie tun, wenn nicht nur auf einem Merkmal (hier: wie oft zusammen gesehen?), sondern auf n Merkmalen Empfehlungen erzeugen wollten?
A:
  • Man könnte für jedes Merkmal einen eigenen Graphen erzeugen.
  • Merkmale sind in verschiedenen Graphen dargestellt → Cluster werden
    unabhängig voneinander in jedem Graphen gefunden.
  • Für Empfehlungen müssen dann Überschneidungen der Cluster betrachtet
    werden.
Im Gegensatz zu Amazooon setzt der Konkurrent Letfix auf Recommender mit Modularity Clustering als Verfahren. Hierbei werden Filme und Serien aus demselben Cluster empfohlen. Im Folgenden finden Sie eine Matrix, wie oft ein Film
eie_{i}
 zusammen mit einem anderen Film
eje_{j}
 angesehen wurde.
(eBeCeDeA351eB23eC1)\left(\begin{array}{cccc} & e_{B} & e_{C} & e_{D} \\ e_{A} & 3 & 5 & 1 \\ e_{B} & & 2 & 3 \\ e_{C} & & & 1 \end{array}\right)
Gegeben seien die Cluster
C1={{eA,eC},{eB,eD}}C_{1}=\left\{\left\{e_{A}, e_{C}\right\},\left\{e_{B}, e_{D}\right\}\right\}
 und
C2={{eA,eB,eC},{eD}}C_{2}=\left\{\left\{e_{A}, e_{B}, e_{C}\right\},\left\{e_{D}\right\}\right\}
.
F: Berechnen Sie die Modularity der Cluster
Q(C1)Q\left( C_{1} \right)
 und
Q(C2).Q\left( C_{2} \right).
​
A:
Skizze:
(Eigene Darstellung)
Variante 1:
​
(0351302352011310)  ⟹  vertauschen(0531502132031130)\left(\begin{array}{llll} 0 & 3 & 5 & 1 \\ 3 & 0 & 2 & 3 \\ 5 & 2 & 0 & 1 \\1 & 3 & 1 & 0 \\ \end{array}\right)\stackrel{vertauschen}{\implies} \left(\begin{array}{ll|ll} 0 & 5 & 3 & 1 \\ 5 & 0 & 2 & 1 \\\hline 3 & 2 & 0 & 3 \\1 & 1 & 3 & 0 \\ \end{array}\right)
​
​
e1,1=130,e2,1=130,e2,2=230,a1=230,a2=330e_{1,1} = \frac{1}{30}, e_{2,1} = \frac{1}{30}, e_{2,2} = \frac{2}{30}, a_{1} = \frac{2}{30}, a_{2} = \frac{3}{30}
​
​
e×a=(e1,1e1,2e2,1e2,2)(a1a2)=(1030730730630)(17301330)e \times a = \left(\begin{array}{cc} e_{1,1} & e_{1,2} \\ e_{2,1} & e_{2,2} \end{array}\right)\left(\begin{array}{c} a_{1} \\ a_{2} \end{array}\right) = \left(\begin{array}{cc} \frac{10}{30} & \frac{7}{30} \\ \frac{7}{30} & \frac{6}{30} \end{array}\right)\left(\begin{array}{c} \frac{17}{30} \\ \frac{13}{30} \end{array}\right)
​
​
Q1=(13−17302)+(15−13302)=11450Q_1=\left(\frac{1}{3}-\frac{17}{30}^{2}\right)+\left(\frac{1}{5}-\frac{13}{30}^{2}\right)=\frac{11}{450}
​
Variante 2:
​
M2=(0351302352011310)M_2=\left(\begin{array}{lll|l} 0 & 3 & 5 & 1 \\ 3 & 0 & 2 & 3 \\ 5 & 2 & 0 & 1 \\\hline1 & 3 & 1 & 0 \\ \end{array}\right)
​
​
e×a=(e1,1e1,2e2,1e2,2)(a1a2)=(20305305300)(2530530)e \times a = \left(\begin{array}{cc} e_{1,1} & e_{1,2} \\ e_{2,1} & e_{2,2} \end{array}\right)\left(\begin{array}{c} a_{1} \\ a_{2} \end{array}\right) = \left(\begin{array}{cc} \frac{20}{30} & \frac{5}{30} \\ \frac{5}{30} & 0 \end{array}\right)\left(\begin{array}{c} \frac{25}{30} \\ \frac{5}{30} \end{array}\right)
​
​
Q2=(2030−25302)+(0−5302)=−118.Q_2=\left(\frac{20}{30}-\frac{25}{30}^{2}\right)+\left(0-\frac{5}{30}^{2}\right)=-\frac{1}{18}.
​
F: Begründen Sie: Für welche der beiden Cluster
C1C_{1}
 oder
C2C_{2}
entscheiden Sie sich?
  • Grundsätzlich gilt je größer die Modularity, desto zusammenhängender
    das Cluster. Es sollte damit Clustering 1 gewählt werden.
F: Was müssten Sie tun, um mit Sicherheit die global optimale Clusterings zu ermitteln? Hinweis: Beschreiben Sie nur das dafür notwendige Verfahren. Sie sollen nicht rechnen!
Siehe oben.
F: Was müssten Sie tun, wenn nicht nur auf einem Merkmal (hier: wie oft zusammen gesehen?), sondern auf
nn
 Merkmalen Empfehlungen erzeugen wollten?
Siehe oben.
F: Gegeben sei folgende folgender Graph in Matrixdarstellung. Jeder Knoten repräsentiert eine Person. Die Kantengewichte geben an, wie oft Person
ii
 mit Person
jj
 per e-Mail kommuniziert hat.
(0310030102110000000102010)\left(\begin{array}{lllll} 0 & 3 & 1 & 0 & 0 \\ 3 & 0 & 1 & 0 & 2 \\ 1 & 1 & 0 & 0 & 0 \\ 0 & 0 & 0 & 0 & 1 \\ 0 & 2 & 0 & 1 & 0 \end{array}\right)
F: Zeichnen Sie den gewichteten Kommunikationsgraphen!
A:
Kommunikationsgraph (Eigene Darstellung)
F: Berechnen Sie die Modularität für jeden Knoten.
A:
e×a=(031611600316011602161161160000000116021601160)(143818116316)e \times a = \left(\begin{array}{l|l|l|l|l} 0 & \frac{3}{16} & \frac{1}{16} & 0 & 0 \\ \hline \frac{3}{16} & 0 & \frac{1}{16} & 0 & \frac{2}{16} \\ \hline \frac{1}{16} & \frac{1}{16} & 0 & 0 & 0 \\ \hline 0 & 0 & 0 & 0 & \frac{1}{16} \\ \hline 0 & \frac{2}{16} & 0 & \frac{1}{16} & 0 \end{array}\right)\left(\begin{array}{c} \frac{1}{4} \\ \frac{3}{8} \\ \frac{1}{8}\\ \frac{1}{16} \\ \frac{3}{16} \end{array}\right)
​
Q1=(0−142)+(0−382)+(0−182)+(0−1162)+(0−3162)=−33128Q_1=\left(0-\frac{1}{4}^{2}\right)+\left(0-\frac{3}{8}^{2}\right)+\left(0-\frac{1}{8}^{2}\right)+\left(0-\frac{1}{16}^{2}\right)+\left(0-\frac{3}{16}^{2}\right)=-\frac{33}{128}
​
F: Berechnen Sie für jeden Knoten die Änderung der Modularität, wenn er mit einem seiner Nachbarn in ein Cluster gruppiert wird (für alle möglichen Nachbarn).
A:
Betrachtet man Graphen (siehe vorherige Teilaufgabe), so lässt sich D mit E zu einem cluster gruppieren, E mit B, B mit C, B mit A und A mit C. Damit ergibt sich Folgendes:
e×a=(031611600316011602161161160000000116021601160)(143818116316)e \times a=\left(\begin{array}{c|c|c|c|c} 0 & \frac{3}{16} & \frac{1}{16} & 0 & 0 \\ \hline \frac{3}{16} & 0 & \frac{1}{16} & 0 & \frac{2}{16} \\ \hline \frac{1}{16} & \frac{1}{16} & 0 & 0 & 0 \\ \hline 0 & 0 & 0 & 0 & \frac{1}{16} \\ \hline 0 & \frac{2}{16} & 0 & \frac{1}{16} & 0 \end{array}\right)\left(\begin{array}{c} \frac{1}{4} \\ \frac{3}{8} \\ \frac{1}{8} \\ \frac{1}{16} \\ \frac{3}{16} \end{array}\right)
Veränderung der Modularity gegeben durch:
ΔQ=eij+eji−2aiaj=2(eij−aiaj)\Delta Q=e_{i j}+e_{j i}-2 a_{i} a_{j}=2\left(e_{i j}-a_{i} a_{j}\right)
Damit ergibt sich:
ΔQA,B=2(316−13438)=316ΔQA,C=2(116−1418)=116ΔQB,C=2(116−3818)=132ΔQB,E=2(216−38316)=764ΔQD,E=2(116−116316)=13128\begin{aligned} &\Delta Q_{A, B}=2\left(\frac{3}{16}-\frac{13}{4} \frac{3}{8}\right)=\frac{3}{16} \\ &\Delta Q_{A, C}=2\left(\frac{1}{16}-\frac{1}{4} \frac{1}{8}\right)=\frac{1}{16} \\ &\Delta Q_{B, C}=2\left(\frac{1}{16}-\frac{3}{8} \frac{1}{8}\right)=\frac{1}{32} \\ &\Delta Q_{B, E}=2\left(\frac{2}{16}-\frac{3}{8} \frac{3}{16}\right)=\frac{7}{64} \\ &\Delta Q_{D, E}=2\left(\frac{1}{16}-\frac{1}{16} \frac{3}{16}\right)=\frac{13}{128} \end{aligned}
F: Wie ändert sich die Modularität, wenn nicht benachbarte Knoten gemeinsam in ein Cluster gruppiert werden?
A: Es ist zu sehen, dass die Änderung der Modularity zweier nicht benachbarter/verbundener Knoten negativ ist und die Modularity abnimmt (z. B. Modularity(A,D), die im Graph nicht benachbart sind). Die Modularity verschlechtert sich, da hier aus Community-Sicht vermutlich nicht zusammengehörige Knoten in ein Cluster gruppiert werden.
Exemplarisch gezeigt für A, D:
ΔQA,D=2(0−14116)=−132.\begin{aligned} &\Delta Q_{A, D}=2\left(0 -\frac{1}{4} \frac{1}{16}\right)= - \frac{1}{32}. \\ \end{aligned}
F: Beschreiben Sie den Randomized Greedy Cluster Algorithmus im Pseudocode.
A:

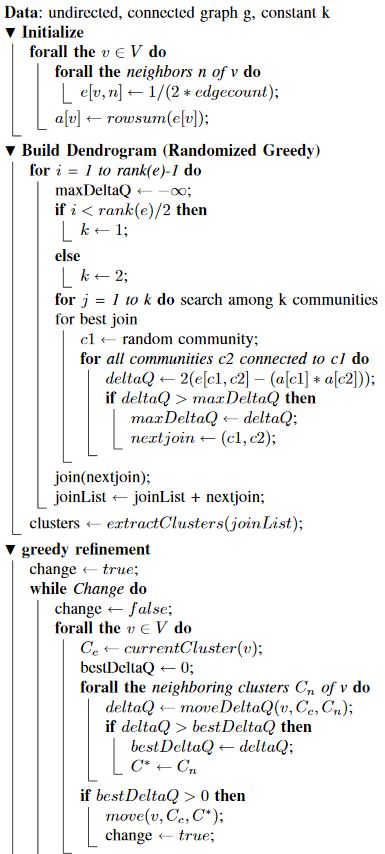

Randomized Greedy Cluster Algorithmus (Ovelgönne and Geyer-Schulz 2010 S. 1.206)
F: Das Modularity-Maß für die Partition der Knoten eines Graphen in c Cluster lautet:
​
Q=∑i=1c(eii−ai2).Q = \sum_{i = 1}^{c} \left( e_{ii} - a_{i}^{2} \right).
​
F: Welche Interpretation hat
eije_{ij}
 und wie wird
eiie_{ii}
 aus der Adjazenzmatrix eines Graphen berechnet?
  • ​
    eije_{i j}
    : Wahrscheinlichkeit, dass zufällige Kante
    ∈E\in E
    ​
    Cluster
    Ci,CjC_{i}, C_{j}
     verbindet
  • ​
    eiie_{i i}
    : Wahrscheinlichkeit eine Kante im Cluster
    CiC_{i}
     zu
    wählen (bzw. der Anteil der Kanten im Cluster)
F: Welche Interpretation hat
ai2a_{i}^{2}
 und wie wird
aia_{i}
 berechnet?
A:
​
ai2a_{i}^{2}
: Erwarteter Anteil an Kanten für einen zufälligen Graphen mit gleichem Knotengrad aller Knoten.
​
ai=∑j=1ceija_{i} = \sum_{j = 1}^{c} e_{ij}
​
F: Warum ist das Modularity-Maß als Clusterkriterium geeignet?
A:
  • Modularity
    QQ
     ist ein globales Maß für Güte einer Partitionierung
    ​
    CC
     eines Graphen
    GG
    ​
  • Modularity: Summe der Abweichungen der tatsächlichen inneren Dichte
    jeden Clusters vom Null-Modell
  • Abweichung groß: Knoten nicht unabhängig voneinander → lässt auf
    Community-Struktur schließen
F: Modularity Clustering hat den Vorteil, dass im Gegensatz zu anderen Clusterverfahren die richtige Anzahl von Clustern automatisch gefunden wird. Wie beurteilen Sie diese Aussage?
A: Grundsätzlich lässt durch Maximierung der Modularity die optimale Anzahl der Cluster finden. Es handelt sich aber um NP-Schweres Optimierungsproblem. Die Anzahl der kombinatorischen Möglichkeiten Cluster zu bilden, steigt schneller als exponentiell in der Anzahl Knoten
nn
. Praktisch stellt es also für sehr große Graphen ein Problem dar
QQ
 zu maximieren. Sinnvollerweise werden weniger rechenintensive Algorithmen wie Randomized Greedy benutzt. Eine Garantie, dass es sich tatsächlich um das Beste Clustering handelt, hat man dann aber nicht. (Geyer-Schulz 2017 S. 54)
F: Beschreiben Sie kurz eine Anwendung von Modularity-Clustering im Bereich von Empfehlungsdiensten!
A:
In Bibliothek wird ein Recommenderdienst eingesetzt. Er erlaubt es, Nutzer Vorschläge zu seiner aktuellen Suche zu machen. Verlinkungen zwischen Literatur, welche bei der Suche vorgeschlagen wird, lassen sich als Graph darstellen. Clustert man diesen Graphen nun hierarchisch, so kann man verschiedene Detailstufen und damit unterschiedliche Größen von Clustern erreichen. Zur Charakterisierung eines Clusters (bzw. einer Obermenge) wird Tag-Cloud aus den Titeln der Literatur erzeugt. (Geyer-Schulz 2017 S. 45)
